FPGA 기반 TDC 모듈

정밀 시간 측정용
TDC 모듈

입력 이벤트의 시간차를 FPGA에서 측정하고 USB2.0, 이더넷, UART, CAN으로 전송합니다.

FPGA TDC timing module product image with pulse timing instruments

Technology Diagram

기술 다이어그램

입력 이벤트, TDC capture, 거리/시간 계산, host 출력으로 이어지는 구조입니다.

Event Inputpulse · trigger · sensor event
→
TDC Capture기본 16채널 · dynamic channel
→
Time Datadistance · timestamp · raw data
→
Host OutputUSB2.0 · Ethernet 100/1000Mbps · UART · CAN

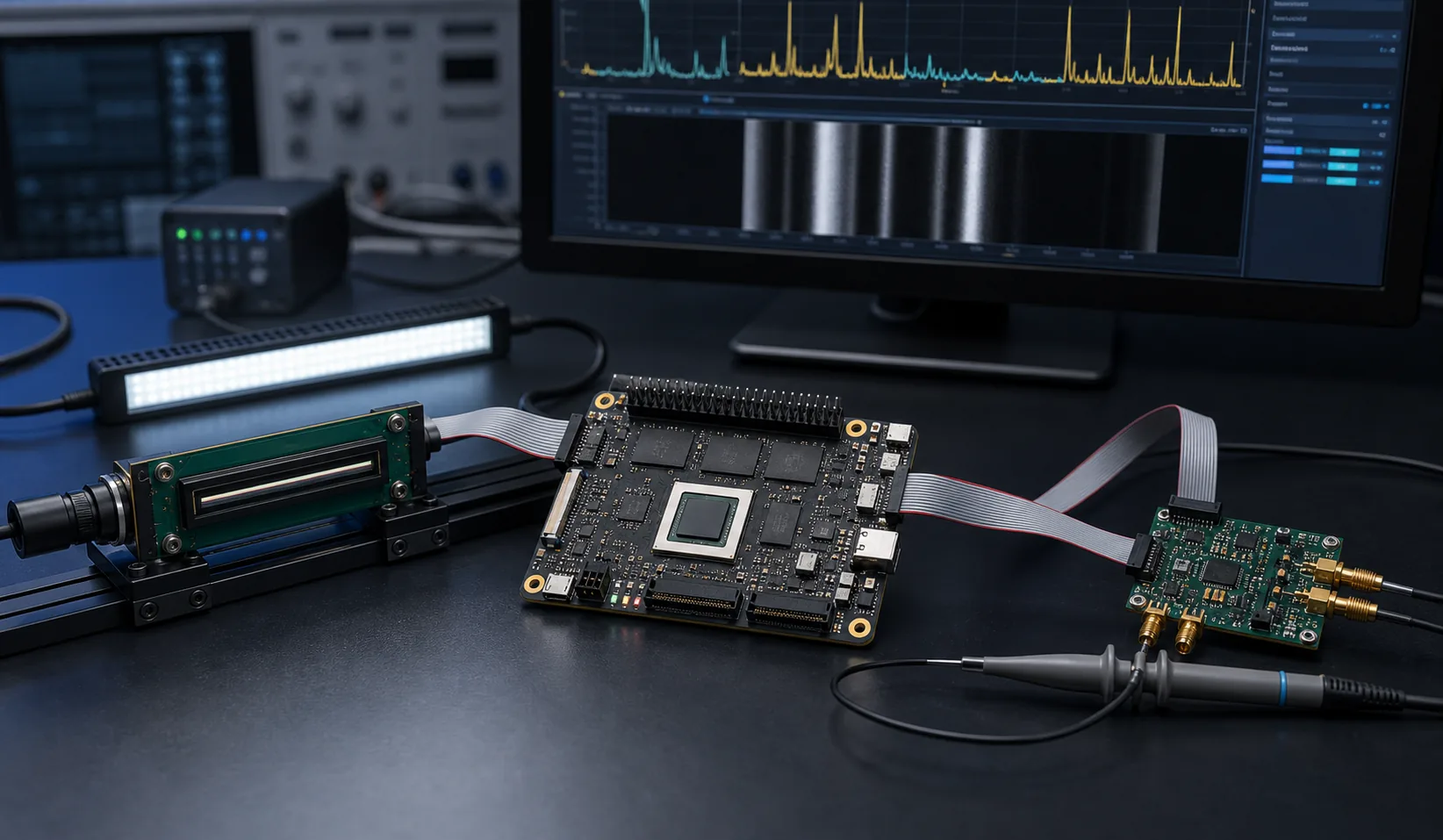

TDC module validation setup with FPGA board oscilloscope and timing data

Product Image

제품 이미지

Channel기본 16채널, 다이나믹 동작 시 수십채널 가능
Resolution거리 분해능 4mm
InterfaceUSB2.0, 이더넷 100/1000Mbps, UART, CAN

Detailed Specification

상세 스펙

항목스펙
채널 수기본 16채널, 다이나믹 동작 시 수십채널 가능
거리 분해능4mm
갱신율최대 거리에 따라 가변
Raw echo거리에 따라 가변 가능
출력 인터페이스USB2.0, 이더넷 100/1000Mbps, UART, CAN
전원5V/12V/24V
환경 온도0°C ~ 65°C

Application Areas

어플리케이션 영역

이벤트 시간 계측복수 입력 이벤트의 timestamp 수집.
TOF 측정송신 trigger와 수신 이벤트의 시간차 계산.
산업용 검사 장비반복 측정 데이터와 host log 확보.
TDC timing module application image

Contact

TDC 적용 조건을 보내주세요.

채널 수, 목표 거리/시간 분해능, 최대 거리, 출력 인터페이스를 알려주시면 검토 범위를 안내합니다.

TDC 모듈 문의 메일 보내기
